Világszerte a gyárakban és a kültéri berendezések gyárain csendes, de költséges meghibásodás történik, amely naponta több ezer alkalommal történik. Egy nyomógomb megütődik. Egy gép váratlanul elindul. Egy kezelő megsérül. Vagy még rosszabb. A tettes ritkán összetett elektronikai hiba. Szinte mindig az egyszerű mechanikus védőburkolat hiánya.
Cangzhou Shengsen Hardware Products Co., LtdA ., a precíziós sajtolásban és CNC-megmunkálásban mélyen gyökerező kínai gyártó az elmúlt évtizedet olyan alkatrészek gyártásával töltötte, amelyek pontosan ezt a forgatókönyvet megakadályozzák. Legújabb fókuszuk arozsdamentes acél nyomógombos védőgyűrű korróziógátlóvaltulajdonságait. Ez egy kisméretű termék, amely a kezelő véletlen könyöke és egy nem tervezett gépi ciklus között helyezkedik el.
Sétáljon át bármely ipari létesítményen. Nézd meg a vezérlőpaneleket, a vészleállítókat, az indítógombokat. Sok közülük süllyesztett vagy kissé megemelt. Ha a dolgozó behátrál a panelbe, egy szerszám megüt egy gombot, vagy akár az esővíz beszivárog a kapcsolóba, nem kívánt következményekhez vezethet.
A berendezésgyártók számára hagyományosan vagy az egyedi megmunkálású, darabonként ötven dollárba kerülő burkolatok jelentik a megoldást, vagy semmi. A semmi opció szállításkor olcsóbb, de jóval drágább, ha felelősségi igény érkezik.

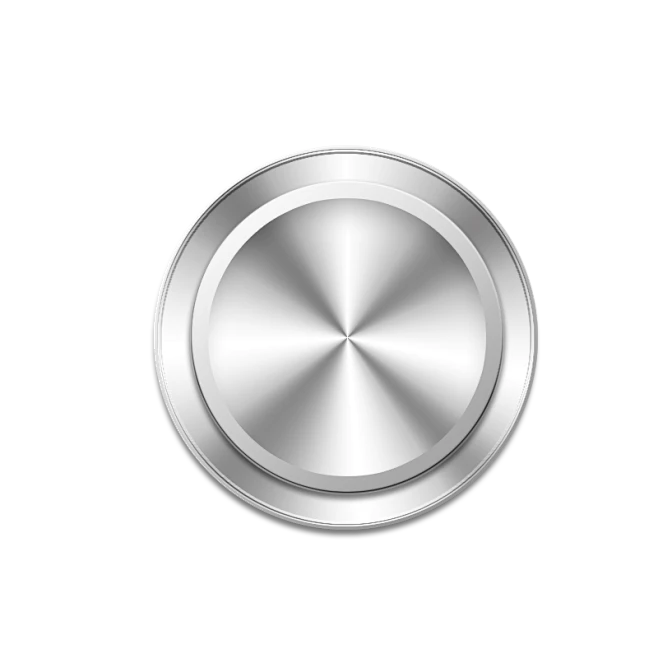

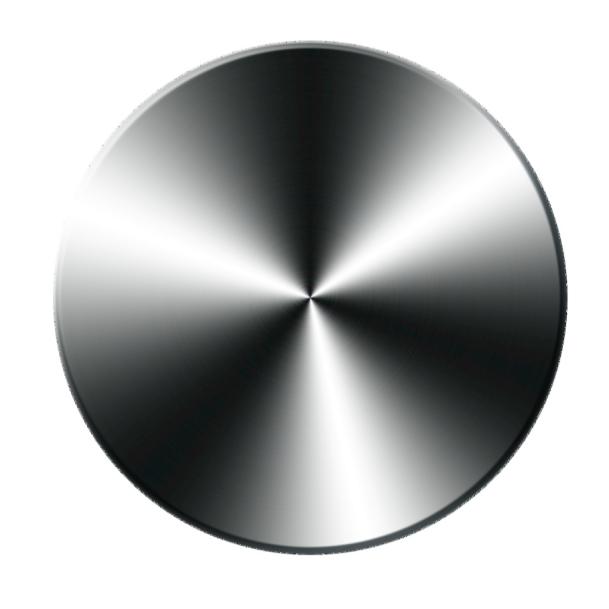

Shengsen középutat épített ki. Nyomógombos védőgyűrűjük egy préselt rozsdamentes acél alkatrész, amely közvetlenül a szabványos panelkivágáshoz rögzíthető. Fizikai akadályt hoz létre a gomb körül anélkül, hogy a meglévő kapcsolóhardveren bármiféle módosításra lenne szükség. A kezelőnek szándékosan el kell nyúlnia a felemelt gyűrű mellett, hogy megnyomja a gombot. A véletlen aktiválás szinte lehetetlenné válik.
A termékleírás egy sor szándékos mérnöki kompromisszumot tár fel. Íme a technikai összefoglaló:
| Specifikáció | Érték |
|---|---|
| Termék típusa | Rozsdamentes acél nyomógomb védőgyűrű (korróziógátló) |
| Anyag | Rozsdamentes acél (ház + gyűrű), NBR O-gyűrű |
| Védelmi besorolás | IP65 (porálló, vízsugár ellen védett) |
| Üzemi hőmérséklet | -25°C és +55°C között |
| Mechanikai élettartam | ≥ 1 000 000 ciklus (nincs a tolórúd deformációja) |
| Elektromos lekapcsolás | Felugró mechanizmus + ívkioltás |
| Kapcsolati szerkezet | Integrált érintkezőhíd |
| Megfelelés | RoHS, ISO 9001 |
| Szerelés típusa | Panelrögzítés, szabványos kerek kivágás |
Rozsdamentes acél a the ház és gyűrűaz első látható választás. A piacon lévő védőgyűrűk többsége bevont acélt vagy alapvető cinkötvözetet használ. Ezek az anyagok nedves környezetben, tengeri berendezéseken vagy élelmiszer-feldolgozó létesítményekben korrodálódnak, ahol naponta mosogatnak. A rozsdamentes acél kiküszöböli ezt a hibamódot. A korróziógátló állítás nem olyan bevonat, amely lekarcolódhat. Ez magának a fémnek az ömlesztett anyagi tulajdonsága.
Az NBR O-gyűrűa második részlet, amely megkülönbözteti az ipari minőségű alkatrészt a dekoratívtól. A nitril-butadién gumi tömítést biztosít a védőgyűrű és a panel felülete között. E tömítés nélkül a létesítménytisztító tömlőkből származó vízsugarak megkerülhetik a védőburkolatot és behatolhatnak a kapcsoló üregébe. A tömítéssel a szerelvény IP65 védettséget ér el. Pormentes. Védett minden irányból érkező alacsony nyomású vízsugár ellen. A kültéri kioszkokba, járműmosókba vagy élelmiszergyártó sorokba telepített berendezések esetében ez a minősítés nem alku tárgya.
Beépített érintkezőhíd és felugró mechanizmusrámutat egy kifinomultabb belső kialakításra, mint egy egyszerű védőgyűrű. Ez nem passzív lepel. Aktív kapcsolóelemeket tartalmaz ívkioltással az elektromos leválasztáshoz. Az egymillió ciklusos mechanikai élettartam garancia, tolórúd deformáció nélkül, azt jelzi, hogy a mozgó alkatrészek szűk tűrésekre vannak megmunkálva és kopásálló anyagokból készülnek.
Érdemes megjegyezni az idővonalat. Több mint egy évtizedig működtünk, mielőtt 2017-ben hivatalosan megalapítottuk exportközpontú entitásunkat. Ez nem egy startup történet. Ez egy olyan vállalat, amelynek évekbe telt a folyamatismeret fejlesztése, a minőségi rendszerek finomítása és az ügyfélbázis kialakítása, mielőtt globálissá vált.
Az a tény, hogy saját precíziós bélyegzőgépeinket és huzalvágó gépeinket gyártjuk, szokatlan a vasiparban. A legtöbb alkatrészgyártó harmadik féltől vásárolja gyártóberendezéseit. Saját magunkat építjük. Ennek két gyakorlati következménye van. Először is olyan mérnöki szinten ismerjük meg gépeink képességeit és korlátait, amelyeket külső vásárlók ritkán érnek el. Másodszor, nem függünk külső berendezés-beszállítóktól a karbantartás, a cserealkatrészek vagy a frissítések terén. A termelési leállásokat házon belül szabályozzák.
A fa csatlakozókra, üvegházi csatlakozókra és fémlemez alkatrészekre vonatkozó ISO 9001 tanúsítványunk azt mutatja, hogy minőségirányítási rendszerünk nem termékspecifikus. Ez egy olyan fegyelem, amely mindenre vonatkozik, amely elhagyja gyárunkat. Ugyanazok a dokumentációs, nyomonkövethetőségi és folyamatos fejlesztési követelmények, amelyek az üvegházi konzolra vonatkoznak, a nyomógombos védőgyűrűre is vonatkoznak.
A rozsdamentes acél nyomógomb védőgyűrű nem egy ágazathoz tartozó termék. Mindenhol megjelenik, ahol egy gombot védeni kell a véletlen aktiválástól és a környezeti hatásoktól.
| Ipar | Alkalmazási példa | Miért számít a rozsdamentes acél? |
|---|---|---|
| Élelmiszer-feldolgozás | Mosogatóállomások indítógombokkal | Az IP65 besorolás túléli a napi nagynyomású tisztítást |
| Tengerészeti felszerelés | Fedélzeti vezérlőpanelek a hajókon | Sósvízi korrózióállóság rozsdamentes acélból |
| Orvosi eszközök | Kórházi ágy beállítási vezérlők | Az NBR O-gyűrű megakadályozza a folyadék bejutását a tisztítás során |
| Ipari automatizálás | Szerszámgép vezérlőpanelek | Egymillió ciklus élettartama megfelel a gép szervizintervallumának |
| Nyilvános infrastruktúra | Jegyértékesítő automaták | A -25°C és +55°C közötti tartomány a kültéri telepítésre vonatkozik |
| Mezőgazdasági berendezések | Traktor és betakarító kabinok | Rezgésállóság a robusztus érintkezőhíd kialakításnak köszönhetően |
Ezen alkalmazások mindegyikénél a célra épített védőgyűrű alternatívája vagy drága egyedi megoldás, vagy egyáltalán nincs védelem. Termékünk olyan árfekvésű, amely gazdaságossá teszi, hogy alapfelszereltségként adja meg, nem pedig opcionális frissítésként.
Az IP65-ös besorolás elérése egy bélyegzett fémalkatrészben nehezebb, mint amilyennek látszik. A pecsétnek konzisztensnek kell lennie több ezer termelési egységben. A rögzítőperemnek elég laposnak kell lennie ahhoz, hogy az NBR O-gyűrűt egyenletesen összenyomja a teljes kerület mentén. A panel kivágásának szabványos kereknek kell lennie, nem pedig speciális alakúnak.
Ezeket a kihívásokat folyamatszabályozással oldottuk meg. Bélyegzőszerszámainkat kifejezetten ehhez a geometriához terveztük. A ház CNC megmunkálása biztosítja, hogy a tömítőfelület minden egységen megfeleljen a síkossági előírásoknak. A szerelőlyuk-sablonok lézeres kivágása a komplett készletet vásárló ügyfelek számára garantálja, hogy a helyszíni telepítés ugyanazt az IP-besorolást éri el, mint a gyárilag tesztelt összeállításunk.
A negatív 25 Celsius-fok és a pozitív 55 Celsius-fok közötti üzemi hőmérséklet-tartomány lefedi a kültéri ipari létesítmények túlnyomó részét. Hűtőtárolóknál az alsó határ elegendő. A sivatagi környezetben telepített berendezések esetében a felső határ határt hagy a sötét színű panelek szoláris fűtésére.
Azon vásárlók esetében, akik több beszállítótól szerezték be a nyomógombos védőgyűrűket, a gyakori panaszok mindig ugyanazok. Az inkonzisztens tömítés egyes egységek szivárgásához vezet, míg mások nem. A rossz felületi minőség hónapokon belül korrózióhoz vezet. A laza tűréshatárok miatt a gyűrű megremeg a panelen, ami olcsó felfogást kelt, ami rosszul tükrözi a berendezés márkáját.
Ezek mindegyikét vertikálisan integrált gyártásunk révén kezeljük. Ugyanaz a gyár, amelyik a rozsdamentes acél házat bélyegzi, gyártja a rábélyegző szerszámokat is. Ugyanaz a minőségirányítási rendszer, amely kiérdemelte az ISO 9001 tanúsítványt fa csatlakozóinkra, minden védőgyűrűre vonatkozik. CNC szerszámgépeinket és lézervágójainkat, amelyek más hardverelemeket dolgoznak fel, szintén a szerszám pontosságának megőrzésére használják ebben a termékcsaládban.
Az eredmény egy olyan komponens, amely az első egységtől a tízezredikig azonosan teljesít. Az évente több ezer vezérlőpanelt szállító berendezésgyártók számára ez a konzisztencia értékesebb, mint egy nem ellenőrzött szállító valamivel alacsonyabb ára.
Két hosszú távú trend ösztönzi a keresletet a rozsdamentes acél vezérlőelemek iránt. Először is a berendezéseket zordabb környezetben telepítik. A kültéri kioszkok, a tengerparti infrastruktúra és a vegyi feldolgozó üzemek olyan hardvereket igényelnek, amelyek egyetlen szezon után sem korrodálódnak. Másodszor, a biztonsági előírások továbbra is szigorodnak a gép véletlenszerű bekapcsolása körül. A nem kívánt indítást megakadályozó védőgyűrű nem jellemző. Egyes joghatóságokban ez előírássá válik.
Inkább gyártási pozícióból léptünk be erre a piacra, mintsem marketing hype-ből. Hírnevünket fa csatlakozókra és üvegházi alkatrészekre alapoztuk, mielőtt precíziós ipari hardverré terjeszkedtünk volna. A nyomógombos védőgyűrű természetes kiterjesztése meglévő képességeinknek: bélyegzés, megmunkálás, tömítés és minőségellenőrzés egy új termékgeometriára.
A korróziógátló komponensek forrásait értékelő beszerzési menedzserek számára a kulcskérdések mindig ugyanazok. A beszállító ellenőrzi a saját gyártási eszközeit? Van tanúsított minőségbiztosítási rendszerük? Biztosítanak-e állandó tömítési teljesítményt nagy rendelési mennyiségek esetén? Mindháromra igennel válaszolunk, ezért a hazai és az exportpiaci vásárlók továbbra is specifikálják hardverünket.
