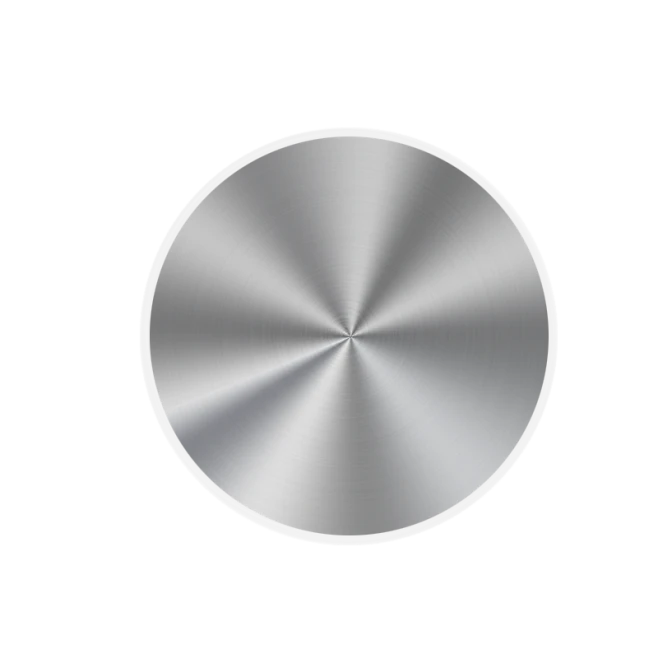

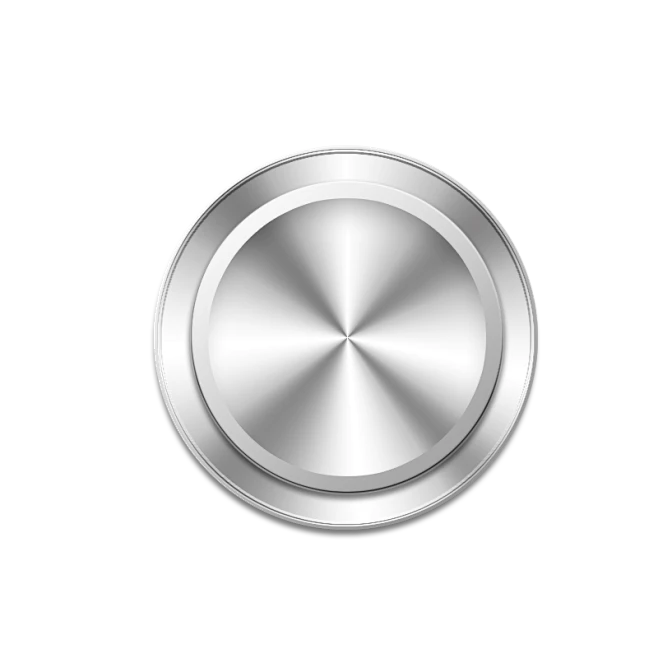

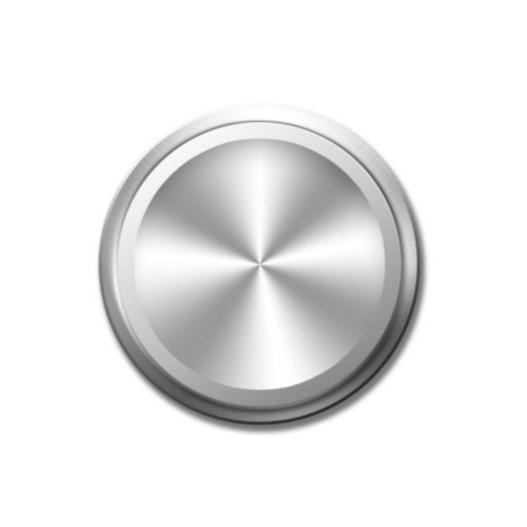

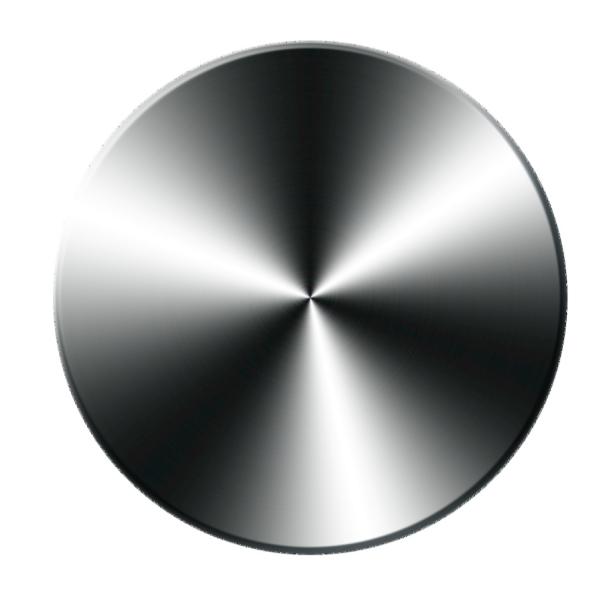

Az S-SEN rozsdamentes acél nyomógombos védőgyűrű korróziógátló a gombos kapcsolók védelmére használt alkatrész, amelyet általában a kapcsoló külső oldalára szerelnek fel, hogy további védelmet nyújtsanak. Ez a típusú védőburkolat növeli a gombos kapcsoló tartósságát, különösen olyan alkalmazásokban, amelyek gyakori működést igényelnek, vagy amelyek zord környezeti feltételeknek vannak kitéve.
Korróziógátló | IP65 besorolású | 1 000 000+ mechanikai ciklus
AS-SENA rozsdamentes acél nyomógombos védőgyűrű egy gyakori problémát old meg: a kapcsoló meghibásodása por, nedvesség és gyakori működés miatt.
Ha kültéri elektromos szekrényekhez, tengeri felszerelésekhez vagy ipari vezérlőpanelekhez ad meg alkatrészeket, valószínűleg tapasztalta: Gombok beszorulását több hónapig tartó porterhelés után Korrózió a rögzítőnyílás körül sópermettől vagy vegyszerektől. Az elektromos érintkezők meghibásodása a mechanikai fáradtság miatt Ez a védőgyűrű a tervezési szinten javítja ezeket a meghibásodási pontokat – de nem a tömítés, az érintkezési stratégia és az összetettség növelésével.
Miért számít ez Önnek: Kevesebb helyszíni meghibásodás → alacsonyabb garanciális igények → alacsonyabb teljes birtoklási költség.
| Specifikáció | Érték |
|---|---|
| Termék típusa | Rozsdamentes acél nyomógomb védőgyűrű (korróziógátló) |
| Anyag | Rozsdamentes acél (ház + gyűrű), NBR O-gyűrű |
| Védelmi besorolás | IP65 (porálló, vízsugár ellen védett) |
| Üzemi hőmérséklet | -25°C és +55°C között |
| Mechanikai élettartam | ≥ 1 000 000 ciklus (nincs a tolórúd deformációja) |
| Elektromos lekapcsolás | Felugró mechanizmus + ívkioltás |
| Kapcsolati szerkezet | Integrált érintkezőhíd |
| Megfelelés | RoHS, ISO 9001 |
| Szerelés típusa | Panelrögzítés, szabványos kerek kivágás |
1. Integrált érintkezőhíd → Alsó elektromos meghibásodási arányok A forgófej és az alap egy darabból álló érintkezőhíd kialakítást használ, nem pedig osztott szerkezetet. Ez kiküszöböli a közös meghibásodási pontot: a mozgó alkatrészek közötti eltérést. Az eredmény egyenletes elektromos lekapcsolás még több százezer ciklus után is.
Alkalmazásához: Ha olyan vezérlőpaneleket épít, amelyeknek több mint 5 évig megbízhatóan kell működniük karbantartás nélkül, ez csökkenti az időszakos érintkezési hibák kockázatát.2. Kiszélesített tolórúd → Nincs horpadás több millió prés után A tolórúd részt szándékosan szélesítették ki a mechanikai igénybevétel elosztása érdekében. A hagyományos kapcsolóknál a tolórúd idővel behorpad, ami tökéletlen működtetéshez vagy teljes meghibásodáshoz vezet. Tesztünk megerősíti: nincs látható deformáció 1 millió ciklus után.
Az Ön alkalmazásához: Nagyfrekvenciás használatú környezetek (tömegközlekedés, ipari gépek, árusító automaták) – itt korán elhalnak a szabványos kapcsolók, és ahol ez a védőgyűrű meghosszabbítja az élettartamot.3. O-gyűrű + rozsdamentes acél → Porálló, Vízálló, Korrózióálló A beépített O-gyűrűs tömítés megakadályozza a behatolást elölről. A rozsdamentes acél ház ellenáll az oxidációnak, a vegyi anyagoknak és a sós atmoszférának.
Alkalmazásához: Kültéri házak, tengeri környezet, petrolkémiai létesítmények vagy bármely olyan hely, ahol a páratartalom, a sópermet vagy a lemosások rutinszerűek.
| Környezet | Miért illik az S-SEN? |
|---|---|
| Kültéri elektromos szekrények (útszéli, távközlési tornyok) | IP65 + UV-álló tömítés (O-gyűrű nem romlik gyorsan) |
| Tengerészeti felszerelés (dokkok, hajók, offshore platformok) | A rozsdamentes acél ellenáll a sópermetű korróziónak |
| Élelmiszer-feldolgozó / mosóhelyiségek | Rozsdamentes acél + tömített előlap – könnyen tisztítható |
| Magas napi ciklusú ipari gépek | Szélesített tolórúd + 1M ciklus minősítés |
| Tömegközlekedés (buszajtó, jegyellenőrző) | Rezgésállóság + porzárás |
| Petrolkémiai/kémiai üzemek | Vegyszerekkel szembeni korrózióállóság (ellenőrizze a tömítések kompatibilitását agresszív vegyi anyagokkal szemben) |
| Paraméter | Érték / Leírás |
|---|---|
| Termék típusa | Rozsdamentes acél nyomógomb védőgyűrű (korróziógátló) |
| Anyag | Rozsdamentes acél (ház és gyűrű), NBR O-gyűrű |
| Üzemi hőmérséklet | -25°C és +55°C között |
| Védelmi besorolás | IP65 (porálló, vízsugár ellen védett) |
| Mechanikai élettartam | ≥ 1 000 000 ciklus (a tolórúd deformáció nélkül) |
| Elektromos lekapcsolás | Felugró leválasztás + gyors ívkioltás |
| Kapcsolati szerkezet | Integrált érintkezőhíd, öntisztító mechanizmus |
| Szerelés típusa | Panelrögzítés / szabványos kerek nyomógomb kivágás |
| Megfelelés | RoHS, ISO 9001 gyári minőségbiztosítási rendszer |
Hogyan biztosítjuk a következetességet
Az S-SEN egy 10 000+ m²-es létesítményben működik Cangzhouban, Hebei tartományban (Peking-Tianjin-Hebei ipari régió). A gyártási lehetőségek a következők:
Precíziós sajtoló prések
CNC megmunkáló központok
Lézeres vágó berendezések
Huzalvágó gépek
Minőségellenőrzés minden tételnél:
Méretellenőrzés (ház, tolórúd, O-gyűrű horony)
Tömítés integritási teszt (IP65 ellenőrzés)
Mechanikai ciklusú mintavétel (minden tétel, nem csak a tervezés validálása)
Tanúsítványok: ISO 9001 (termelési minőségi rendszer), RoHS megfelelőség.
Telepítés (3 lépés)
Karbantartási ajánlás
| Környezet | Ellenőrzési gyakoriság |
|---|---|
| Szabványos környezetek | Szemrevételezéses ellenőrzés 12 havonta |
| Kemény/poros környezet | 6 havonta ellenőrizze a tolórúd mozgását, tisztítsa meg a külső felületet nem súroló ronggyal |
Gyakori elkerülendő hiba:Ne kenje meg a tolórudat belülről – az NBR O-gyűrűt száraz üzemre tervezték. A kenőanyagok magukhoz vonzzák a port, és ronthatják a tömítést.
1. kérdés: Ez a védőgyűrű kompatibilis bármely nyomógombos kapcsolóval, vagy csak az S-SEN kapcsolókkal?
V: A védőgyűrűt szabványos kerek nyomógombos kivágásokhoz tervezték. A belső tolórúd méretei azonban gyártónként eltérőek. Javasoljuk, hogy a teljes gyártás előtt teszteljen egy mintát az adott kapcsolómodullal.
2. kérdés: Használható kültéren, közvetlen napfényben egész évben?
V: Igen. A rozsdamentes acél ház nem romlik az UV-sugárzás hatására. Az NBR O-gyűrű jó UV-állósággal rendelkezik kültéri használatra. Extrém sivatagi környezetekhez, tartósan 50°C+ hőmérséklet mellett,lépjen kapcsolatba velünkanyagi alternatívákért.
3. kérdés: Kínál egyedi gravírozást vagy márkajelzést a védőgyűrűn?
V: Igen. Egyedi lézeres jelölés áll rendelkezésre mennyiségi megrendelésekhez. Minimális mennyiség érvényes – részletekért forduljon az értékesítéshez.
4. kérdés: Mennyi a minták átfutási ideje a gyártási mennyiségekhez képest?
V: Minták: 5-7 munkanap (ha van raktáron). Gyártási idő: 15-20 munkanap, mennyiségtől függően.
5. kérdés: Honnan tudhatom, hogy ez a védőgyűrű illeszkedik-e a panelemhez?
V: Vegye fel velünk a kapcsolatot a panel vastagságával és a kivágás átmérőjével. Az illeszkedést 24 órán belül tudjuk ellenőrizni.
6. kérdés: Mi az IP-besorolás, és ellenáll-e a közvetlen vízpermetnek?
V: Az IP65 pormentes és bármilyen irányból érkező vízsugár ellen védett. Nem alkalmas teljes merülésre.
7. kérdés: Adsz adatlapot vagy méretrajzot?
V: Igen. Kérje az adatlapot az alábbi űrlapon keresztül.
