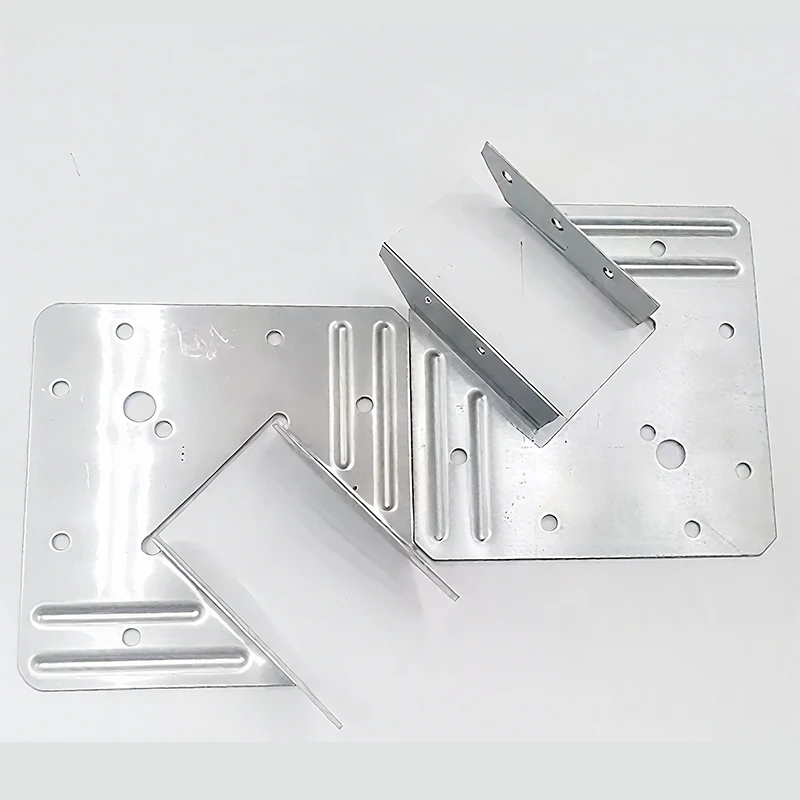

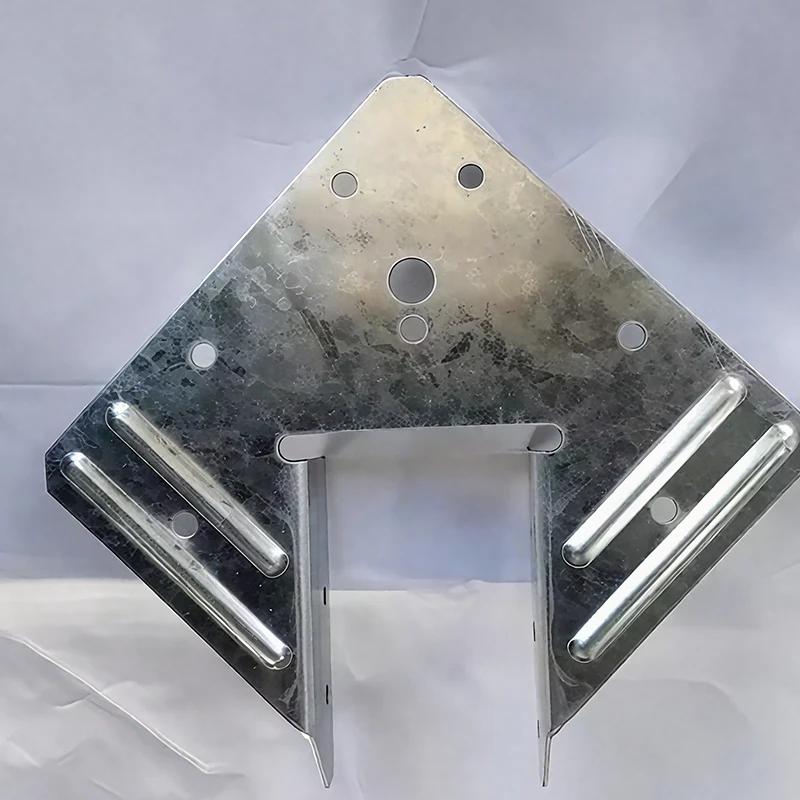

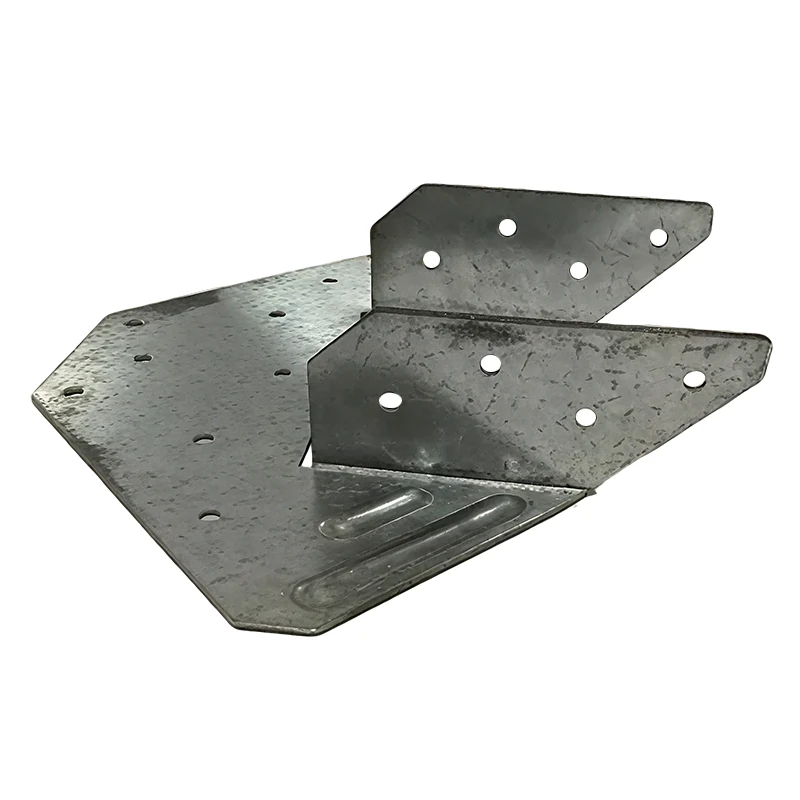

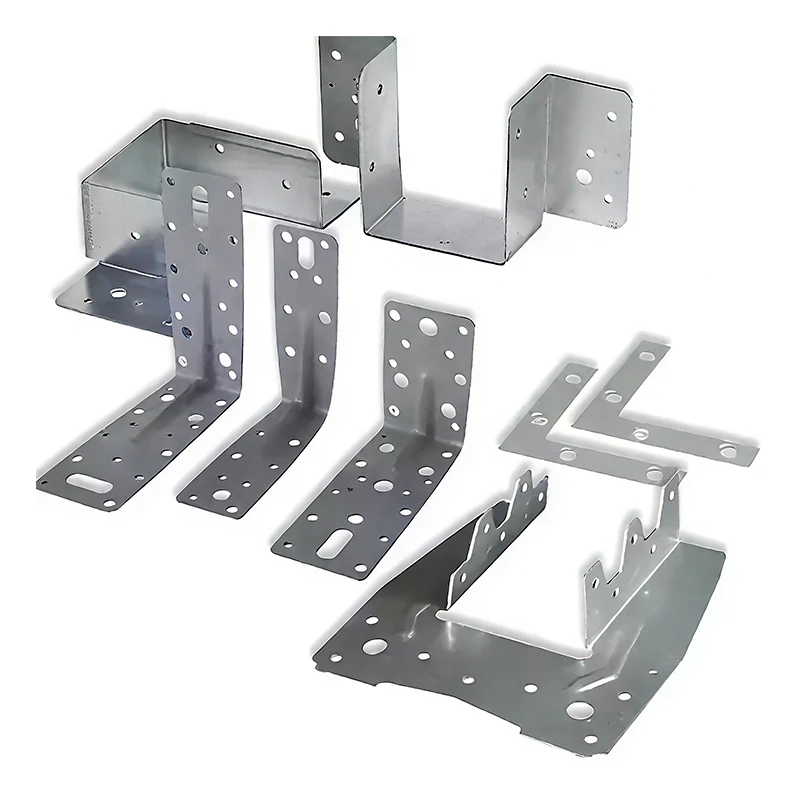

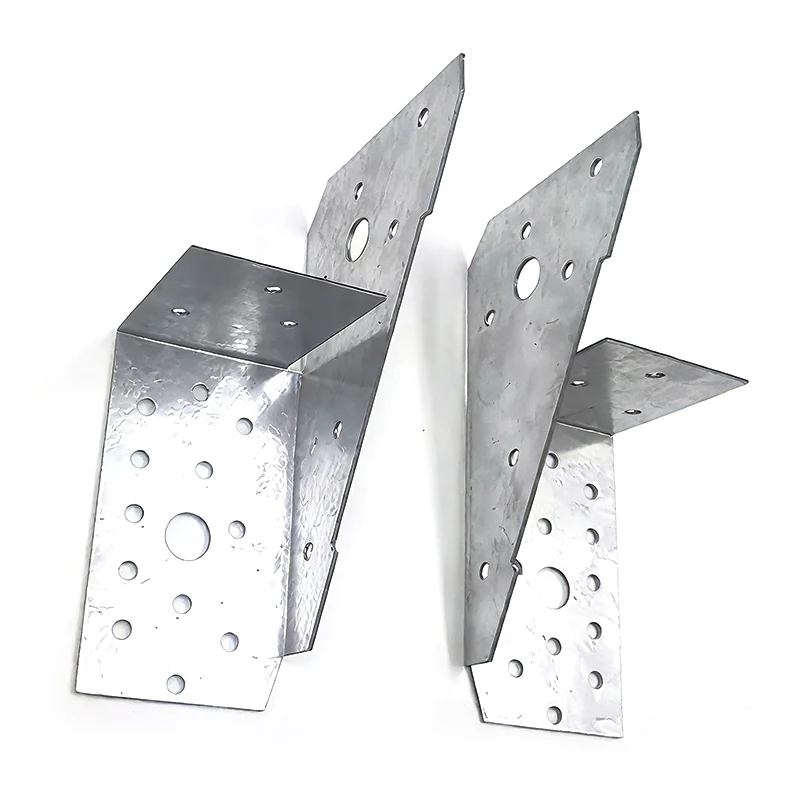

Fémlemez alkatrészek A CNC megmunkált alkatrészek testreszabott alkatrészek, amelyeket számítógépes numerikus vezérlési technológiával dolgoznak fel. Nagy méretpontossággal és alakkomplexitásukkal rendelkeznek, és megfelelnek a speciális szerkezetek vagy speciális funkciók személyre szabott igényeinek.
Márka: S-SEN
Fémlemez alkatrészek A CNC megmunkált alkatrészek CNC marógépeket, ablakablakokat és egyéb többtengelyes megmunkáló berendezéseket használnak a fém és egyéb nyersanyagok precíz feldolgozására. A CAD/CAM digitális munkafolyamatokra támaszkodva a terveket késztermékekké alakítjuk.
Rugalmas testreszabás: Támogatja a tömeggyártást, lehetővé téve a testreszabott anyagokat, szerkezeteket és folyamatokat, biztosítva a gyors reagálást.
Folyamatlánc: Integrálja az esztergálási, marási és köszörülési folyamatokat, lehetővé téve a gyors fejlesztést a prototípustól a tömeggyártásig.
A CNC megmunkálású, testreszabott alkatrészek csúcskategóriás gyártási területeken használhatók, például autómotor-alkatrészek, precíziós műszerek és berendezések, valamint prototípusok készítésére is alkalmasak az új termékek kutatási és fejlesztési szakaszában.
|
Paraméter kategória |
Specifikációs projektek |
műszaki paraméter |
Megjegyzések |
|
Anyagok köre |
fémes anyag |
Alumíniumötvözet (6061/5052/7075), rozsdamentes acél (304/316), szénacél, sárgaréz, titánötvözet |
Támogassa a speciális anyagok testreszabását |
|
nem fémes anyag |
ABS, PC, PMMA, POM, nylon, bakelit |
A feldolgozási technológiát a jellemzőknek megfelelően kell kiválasztani |
|
|
munkakör |
Marási méretek |
Maximum 1200×800×300mm |
Öttengelyes kapcsolat feldolgozás |
|
Méretek alakítása |
MaximumΦ150×300mm |
Négytengelyes precíziós esztergálás |
|
|
Minimális elemméret |
- |
0,5 mm (árok/lyuk) |
Anyagtól függ |
|
munkapontosság |
mérettűrés |
±0,01 mm (marás)/±0,005 mm (esztergálás) |
ISO 2768-M szabvány alapján |
|
geometriai tűrés |
Laposság 0,02mm/ koncentrikusság 0,01mm |
Magasabb pontossági követelmények is elérhetők |
|
|
felületi érdesség |
- |
Ra 0,8μm (marás)/Ra 0,4μm (esztergálás) |
Polírozás Ra 0,2μm-re |
|
Folyamat kapacitás |
Marás jellemzői |
Összetett felületek, üregek, menetek, speciális furatok |
Támogatja a 3+2 helymeghatározási feldolgozást |
|
Fordítási jellemzők |
Tengely, hüvely, menet, kúpos felület, ívelt felület |
Támogatja a marást és a kompozit megmunkálást |
|
|
Speciális eljárás |
mély lyuk működik |
Mélységarány 5:1 |
Speciális szerszám szükséges |
|
Vékonyfalú feldolgozás |
0,5 mm |
Speciális szerszám szükséges |
|
|
konfigurációt |
numerikus vezérlőrendszer |
Siemens 840D, Fanuc, Mitsubishi |
Öttengelyes összekötő vezérlés |
|
szerszámrendszer |
HSK63, BT40 szerszámtartó |
Nagy sebességű vágási beállítás |
|
|
érzékelő eszköz |
Három koordinátás mérőgép, kétdimenziós képmérő |
Teljes méretű vizsgálati jelentés |
|
|
felület előkészítése |
anódos oxidáció |
Természetes/fekete/színezett oxid, filmvastagság 5-25μm |
Különleges alumíniumötvözet |
|
galvanizálási technológia |
Nikkelezés, krómozás, horganyzás, filmvastagság 5-15μm |
Korrózió- és kopáskezelés |
|
|
spray kezelés |
Porfestés, szórófestés, filmvastagság 30-100μm |
Több szín is elérhető |
|
|
speciális kezelés |
Fénytelenítés, polírozás, homokfúvás, rajzolás |
Megfelel a megjelenési követelményeknek |
